5 lượt xemGỗ tự nhiên là vật liệu mà sai số nhỏ dễ nhìn thấy. Một mạch ốp lệch vài milimet, nẹp góc không đồng màu hoặc thanh kết thúc quá hẹp có thể làm giảm chất lượng cả mảng tường. Vì vậy, shopdrawing không phải thủ tục để nhà thầu “đủ hồ sơ”; đó là bước chuyển thiết kế ý tưởng thành kích thước sản xuất.
Với gỗ nung, shopdrawing càng quan trọng vì nhà máy có thể gia công mộng, profile, CNC và coating trước. Nếu kích thước hoặc logic lắp sai, sửa tại công trường vừa tốn vật liệu vừa khó đồng màu. Checklist dưới đây phù hợp cho sàn, ốp, lam, cửa/cổng và sản phẩm theo bản vẽ.
Kiểm tra kích thước hiện trạng và datum
Không dùng duy nhất kích thước bản vẽ kiến trúc nếu công trường đã xây. Cần survey, xác định cao độ chuẩn, trục, độ vuông và sai số nền/tường. Shopdrawing phải ghi datum để các đội cùng đo từ một mốc.
Với sàn, kiểm tra chiều cao hoàn thiện và khe cửa. Với ốp, kiểm tra ổ điện, thiết bị và khe kỹ thuật. Với cửa/cổng, xác nhận ô chờ, hướng mở và cao độ nền hoàn thiện trước khi release.
Chốt module và điểm bắt đầu
Mảng gỗ có nhịp. Cần quyết định bắt đầu từ tâm, góc, cửa hay trục kiến trúc. Nếu chỉ “lát từ trái sang phải”, thanh cuối có thể rất hẹp. Shopdrawing nên thể hiện module cân đối và các thanh cắt biên.
Sàn xương cá, sàn hoa văn hoặc lam đặc biệt càng cần khóa trục. Một thay đổi vài centimet ở điểm đầu có thể làm toàn bộ pattern dịch và ảnh hưởng vật tư.
Ghi đúng cover width và profile
Tên “thanh 100 mm” chưa đủ vì mộng có thể làm chiều rộng phủ chỉ 90–95 mm. Shopdrawing phải dùng profile được duyệt và tính module theo kích thước phủ. Kèm mặt cắt profile để xưởng và công trường hiểu giống nhau.
Nếu có nhiều profile, mỗi loại cần mã riêng. Không dùng cùng một tên “lam 30×60” cho hai chi tiết có rãnh hoặc góc khác nhau.

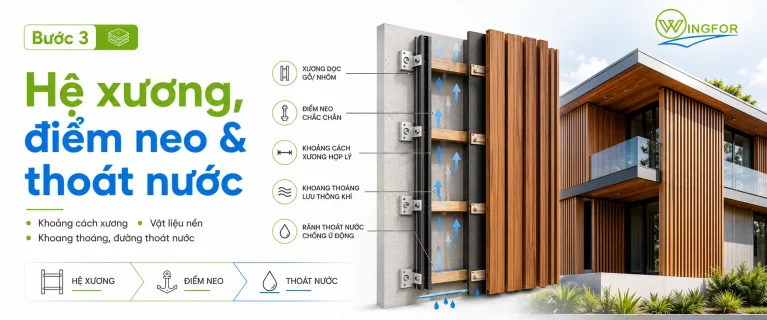

Thể hiện hệ xương và điểm neo
Không để bản vẽ gỗ tách rời nền. Khoảng cách xương, hướng xương, vật liệu, neo và điểm chuyển tiếp phải thể hiện hoặc tham chiếu bản vẽ kết cấu. Ở ngoại thất, cần chỉ rõ khoang thoáng và đường thoát nước.
Nếu dùng xương kim loại, các điểm hàn/cắt tại công trường cần yêu cầu xử lý chống ăn mòn. Nền sai mặt phẳng phải có phương án cân chỉnh chứ không ép thanh gỗ theo nền.
Xử lý góc ngoài, góc trong và điểm kết thúc
Góc có thể ghép vát, dùng nẹp, chạy thanh nguyên khối hoặc tạo profile riêng. Mỗi cách khác về thẩm mỹ, độ bền và khả năng thay thế. Shopdrawing phải thể hiện cả mặt đứng và mặt cắt.
Đặc biệt chú ý chân tường, đỉnh tường, mép cửa, bậu và tiếp giáp vật liệu khác. Đây là những điểm khách nhìn gần và cũng là nơi nước/bụi dễ gây vấn đề.
Kiểm soát chiều dài và vị trí nối
Thanh gỗ có giới hạn chiều dài thương mại. Nếu mặt dựng cao 6 m nhưng phôi 3 m, vị trí nối phải được thiết kế. Có thể nối so le, theo tầng hoặc dùng nẹp ngang. Không để đội lắp tự quyết tại công trường.
Vị trí nối ảnh hưởng cutting plan và hao hụt. Khi khóa sớm, nhà máy có thể phân chiều dài lô hiệu quả hơn và giảm thanh bị cắt bỏ.
Chỉ rõ khe kỹ thuật
Khe giữa thanh, khe chu vi, khe với kim loại/đá và khe chuyển vị cần ghi. Khe không chỉ vì co giãn mà còn giúp thoát nước và hấp thụ dung sai. Kích thước cụ thể phải theo profile và hướng dẫn hệ thống.
Không nên dùng một con số khe cho mọi loài gỗ/hạng mục. Sàn, ốp kín mộng và lam hở có logic hoàn toàn khác.
Chốt vít, clip, keo và vị trí bắt
Shopdrawing nên thể hiện liên kết ẩn/lộ, khoảng cách bắt và phụ kiện đặc biệt. Với đầu thanh hoặc vùng tải cao, có thể cần bổ sung. Nếu yêu cầu khoan mồi, phải đưa vào method statement.
Vật liệu phụ kiện ngoài trời cần phù hợp môi trường ăn mòn. Bắt vít quá gần đầu thanh hoặc siết quá mạnh có thể gây nứt, đặc biệt với gỗ đã biến tính nhiệt.
Ghi mã màu và hệ hoàn thiện
Mỗi elevation nên có mã finish, không chỉ “màu nâu”. Nếu có nhiều cấp màu, hãy làm finish schedule. Ghi rõ hoàn thiện tại nhà máy hay công trường, mặt nào được phủ và cách xử lý đầu cắt sau gia công.
Mẫu chuẩn cần được ký duyệt và lưu ở cả nhà máy/công trường. Ảnh chụp qua điện thoại không đủ làm chuẩn màu.
Tích hợp cửa thăm và bảo trì
Hộp điện, van, rãnh thoát, drain, camera và thiết bị cần tiếp cận phải được thể hiện. Cửa thăm nên trùng mạch/module để không phá thẩm mỹ. Với sàn ngoài trời, panel tháo được ở khu kỹ thuật là chi tiết nhỏ nhưng rất có giá trị.
Hãy hỏi đội vận hành trước khi chốt bản vẽ. Một số vị trí chỉ họ mới biết tần suất cần mở hoặc thay thiết bị.
Tạo mã hóa thanh hoặc module khi dự án phức tạp
Đối với mặt dựng CNC, sàn hoa văn hoặc cửa tùy biến, có thể đánh mã từng thanh/module theo shopdrawing. Nhà máy đóng gói theo khu vực và công trường lắp theo sơ đồ. Cách này giảm cắt sửa và nhầm lô.
Mã hóa cũng giúp truy xuất khi cần thay thế. Nếu lưu drawing “as-built” cùng mã vật tư, đội bảo trì sau vài năm có thể đặt đúng chi tiết thay vì đo lại từ đầu.
Duyệt mock-up trước khi release sản xuất hàng loạt
Shopdrawing đúng trên giấy chưa đảm bảo cảm giác thực tế. Mock-up giúp kiểm tra mạch, nẹp, màu, vít, bóng đổ và sai số lắp. Sau khi duyệt, mọi thay đổi phải được cập nhật ngược vào bản vẽ cuối.
Chỉ nên release số lượng lớn sau khi mẫu và drawing thống nhất. Đây là một trong những cách hiệu quả nhất để giảm rework, đặc biệt khi coating và profile đã gia công tại nhà máy.
Ai nên duyệt shopdrawing gỗ?
Tùy dự án, thường có nhà thầu, KTS/tư vấn, chủ đầu tư và nhà cung cấp/nhà máy ở phần liên quan.
Có cần shopdrawing cho sàn đơn giản không?
Dự án nhỏ có thể dùng layout đơn giản, nhưng vẫn nên khóa trục, khe, mép, cửa thăm và chuyển vật liệu.
Shopdrawing có thay thế bản vẽ kết cấu không?
Không. Những phần chịu lực/tải gió cần phối hợp kỹ sư và hồ sơ kết cấu phù hợp.
Kết luận
Shopdrawing là “hợp đồng kỹ thuật” giữa ý tưởng, nhà máy và công trường. Với gỗ nung, một bản vẽ tốt giúp nhà máy cắt đúng, coating đúng, đóng gói đúng khu vực và giảm sửa tại chỗ. Đây cũng là dạng nội dung chuyên môn giúp Wingfor tiếp cận KTS và nhà thầu ở giai đoạn rất gần quyết định đặt hàng, trong khi không trùng với các bài hướng dẫn lắp đặt đã có.
